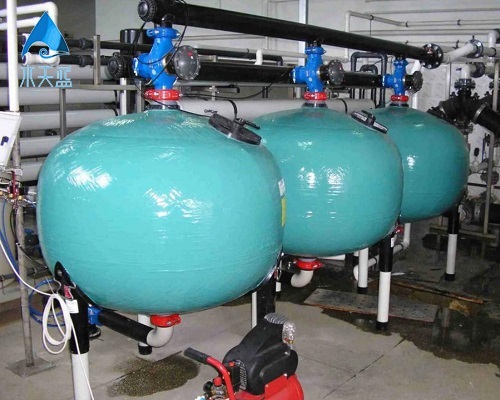

連排全自動淺層砂過濾器設計工藝
連排全自動淺層砂過濾器是并聯使用的設備，通常是10-20個連排全自動淺層砂過濾器并聯到一根產水管上，單一的罐體損壞或者故障不影響其余罐體繼續運行。
連排全自動淺層砂過濾器設計工藝主要包括罐體、布水器、集水器、受控、支腳等。不同的工藝有不同的作用：
罐體：連排全自動淺層砂過濾器罐體一般設置為球形，這種設計方式可以配合布水器，均勻布水。
布水器：布水器是多介質過濾器獨有的裝置，布水器的設置使淺層砂過濾器即使在高流量的情況下，進水水質依然能均勻地流過填料層，填料層上的水面能保持平整。
集水器：集水器的作用有很多，一方面可以使系統在不同狀態下保持水壓平衡，另一方面使過濾器在反洗狀態下，形成內環流，高沖洗狀態下不跑沙。
手孔：過濾器有上、下兩個手孔，主要是用來安裝布水器和集水器，更換濾料。
支腿：支腿不是必須安裝的，主要根據地面平坦情況確認是否安裝，其高度可以根據實際需要進行調節。
連排全自動淺層砂過濾器設計參數
運行方式 :自動控制
臺數：10臺以上
工作溫度 :5-45C
濾料層：?jiǎn)螌邮⑸盎蚨鄬邮⑸?br /> 濾料高度：
石英砂:800mm/0.5-1.0mm高
設備運行流速 :V=8.7m/h
設備運行流量 :Q=70r/h
設備反洗水強度:Q=12-14L/
設備空氣反洗強度 :Q=18-22L/(m.s)
設計壓力 :0.6MPa
水壓試驗壓力 :0.8MPa
反洗膨脹高度:480mm(40%)
運行壓差（設備進出口）:0.05MPa
正常出力壓差:0.1MPa
襯里材料:1751天然橡膠
襯里層數:1層
襯里厚度:3mm
設備人孔數量 :3套
數量:1套
規格（長/寬）:400/150mm
視鏡材料:有機玻璃
視鏡厚度:40mm
連排全自動淺層砂過濾器使用規范
1.連排全自動淺層砂過濾器運行時會發生部分水頭損失，水頭損害在產品手冊規定范圍內是合理的，不用管，但是水頭損失達一定數值時，就應停用，進行反沖洗。水頭損失也是常用來判斷連排全自動淺層砂過濾器濾池是否需要沖洗的指標之一。
2.連排全自動淺層砂過濾器根據工藝設計可分為半自動和全自動，不管是哪種運行方式，都對于工藝參數的要提前計算確認好。
3.淺層砂過濾器在進行反沖洗時，反洗時間一般為5-10分鐘，當產水水質SDI值<20，則可以停止反洗。注意反洗水量通常為正洗水量的2.5到4倍之間，通常選擇3倍左右。
隨著工業過濾對水質的要求組件增加，連排全自動淺層砂過濾器的需求也越來越普遍。各廠家在選擇連排全自動淺層砂過濾器時，一定要注意產品的設計參數和使用規范。如您需要購買連排全自動淺層砂過濾器的需求，可電話咨詢購買：13544219962。
